牧野V33i立式加工中心
详细信息
Specification & Description| 品牌 |
牧野机床 |
型号 |
V33I |
| 类型 |
铣削加工中心 |
界面语言 |
中文 |
| 安装方式 |
立式 |
刀具数量 |
24 |
| 动力类型 |
机械传动 |
适用行业 |
通用 |
| 作用对象 |
五金 |
控制轴数 |
3 |
| 定位精度 |
0.002mm |
三轴行程(X*Y*Z) |
730*730*800 |
| 主电机功率 |
15kw |
外形尺寸 |
2800*2600*1800mm |
| 重量 |
8000kg |
厂家 |
日本牧野 |
日本牧野卧式加工中心a66nx详细说明：
a51nx/a66nx
介绍
提高了产量和加工精度，实现了机床性能的高可靠性。适用于汽车零部件、工程机械零部件的批量加工，以及半导体零件、飞机零部件和试制零件的加工。在加工能力和加工领域上提高一个档次，实现高强化制造能力。
特征
结构

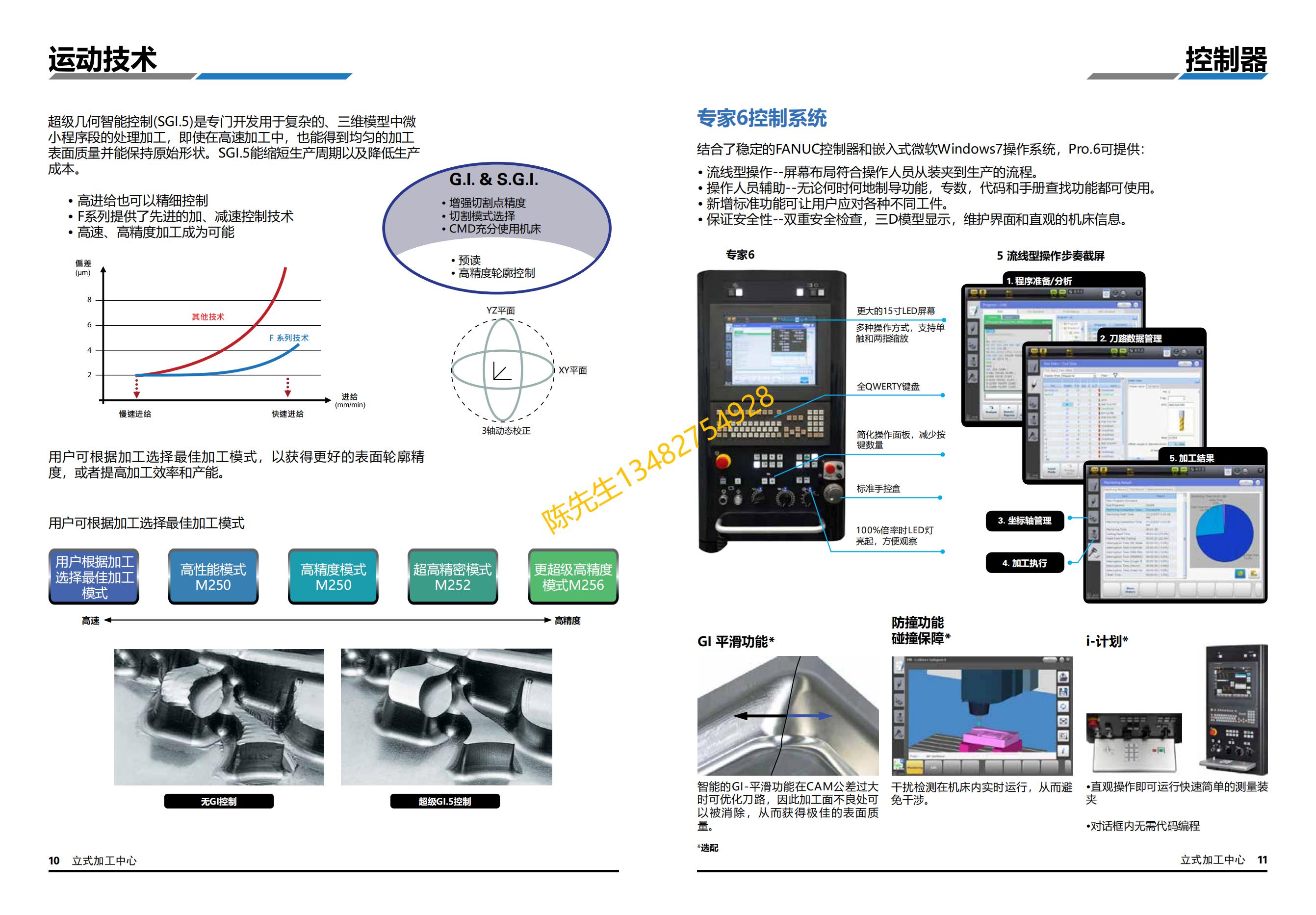

运动控制
性能结构
三点支承系统
由于采用了三点支承系统，能够迅速地安装机床，当工厂布局变更时，能够非常方便地移动机床的位置。 另外，也无需进行水平调整维护。

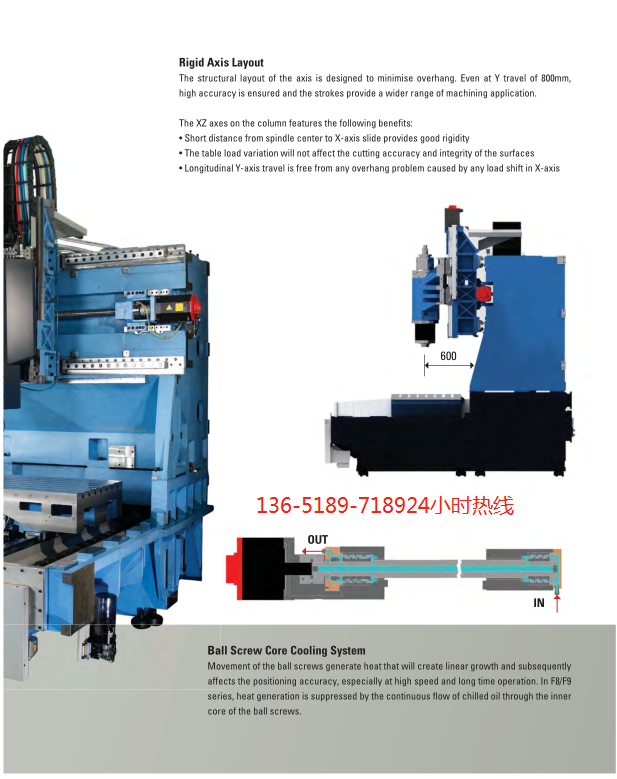

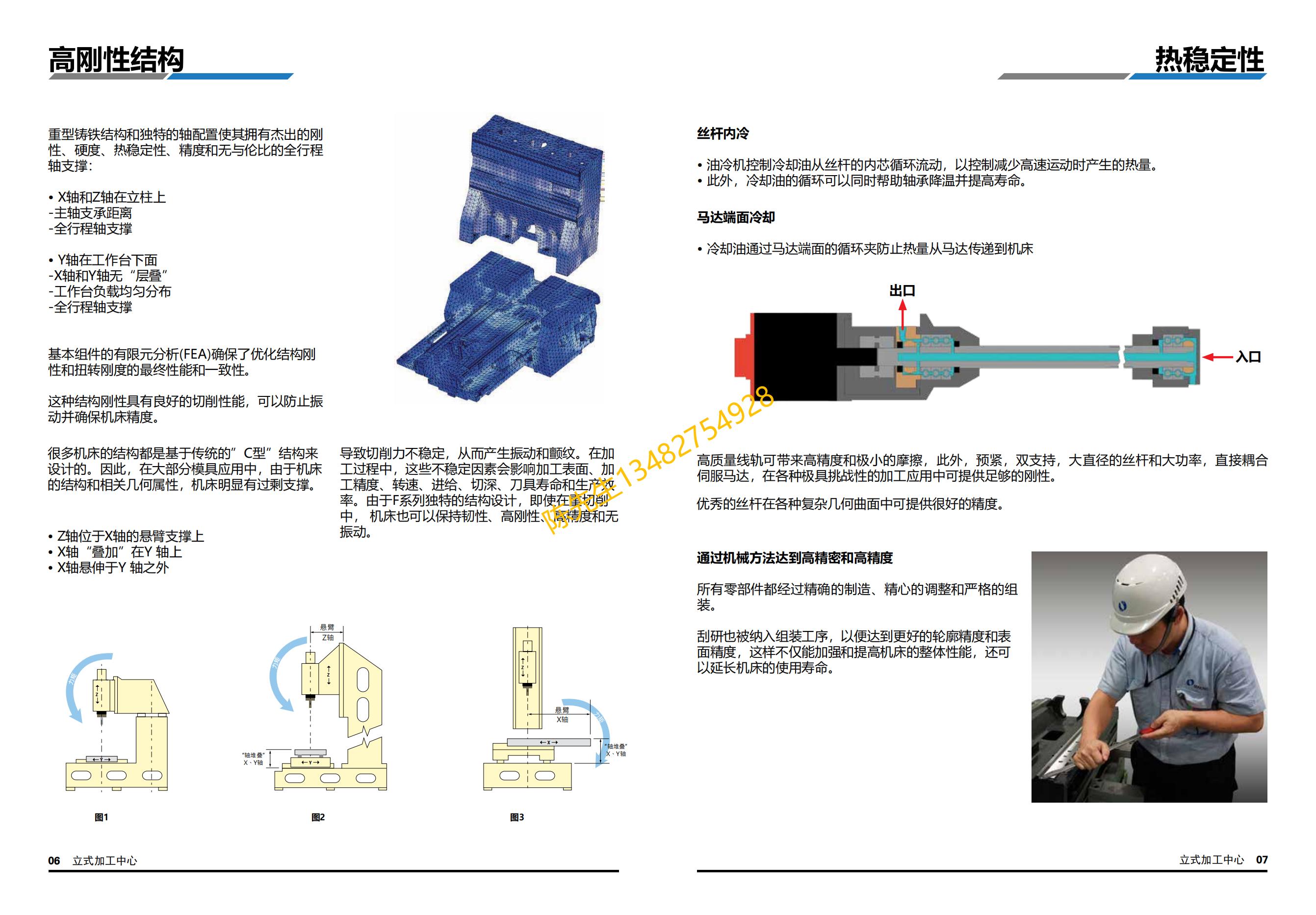

滚珠丝杠冷却
长时间高速移动会使丝杠发热，从而影响到精度和加工能力。为了控制这种发热，采用丝杠中空油冷、保证丝杠与床身等温。

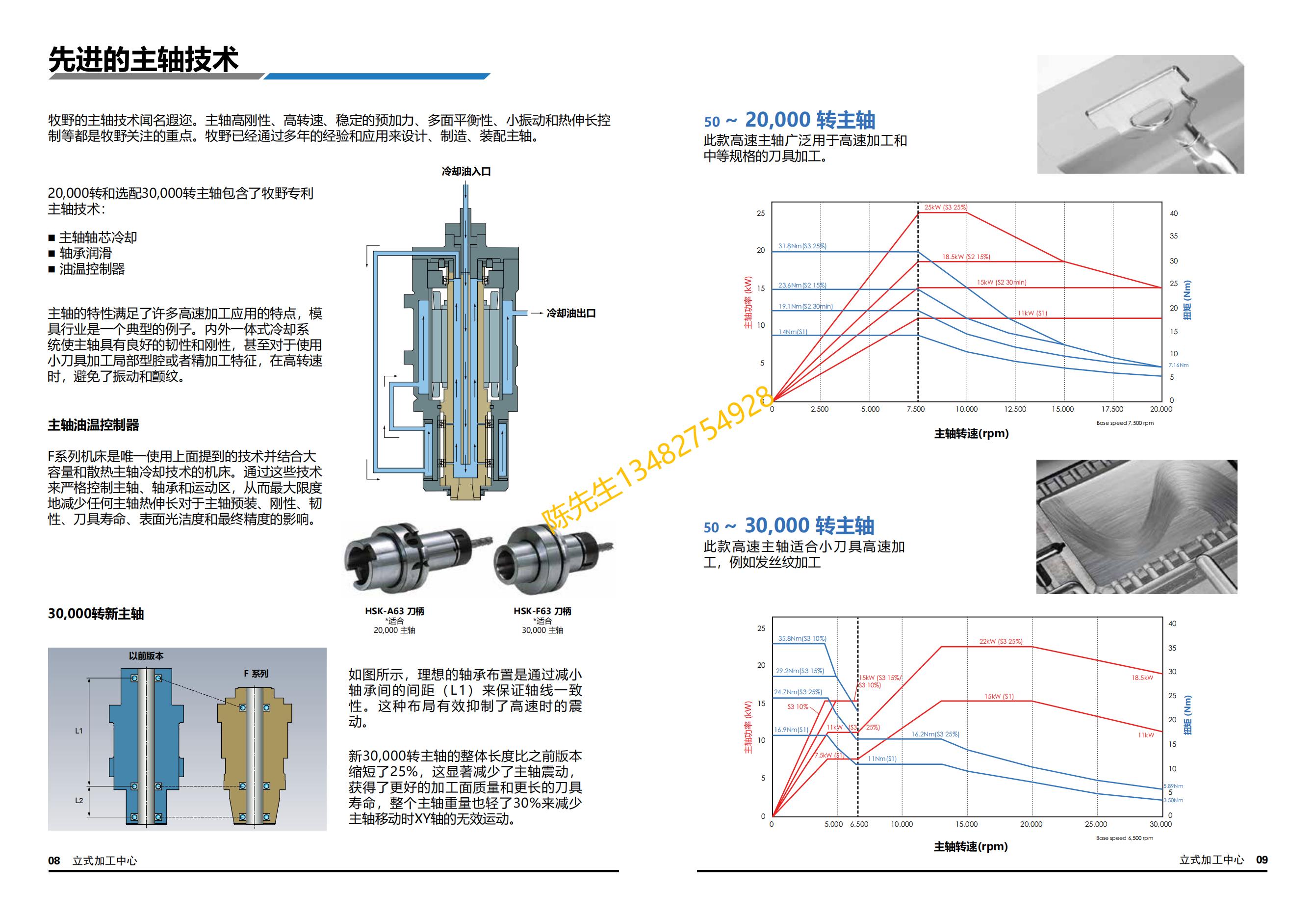

主轴轴芯冷却/内压润滑
牧野主轴独特的轴芯冷却和内压润滑系统已经被证明可以限度的降低热量和热量对机床热变形的影响
主轴轴芯冷却系统中始终循环着大量经过温度控制的冷却油，这些油直接流经主轴内部对主轴进行冷却。同时，流经主轴内部的这些冷却油在主轴高速旋转时受到离心力作用，经由主轴轴承内圈上的小孔直接润滑轴承内部，这种润滑方式被称为内压润滑方式。这两种冷却和润滑方式从根本上保证了牧野主轴可以长时间持续工作于*高转速。
性能
加工性能相当于50号锥度主轴
—高扭矩主轴240 N·m/302 N·m—
| 使用刀具： | 80mm dia. 钻头 |
| 材料去除率： | 588 cm3/min |
| 各种加工支持: | 15000min-1 主轴* 120N·m 20000min-1 主轴* 98N·m 30000min-1 主轴* 80N·m
|
| 使用刀具： | 125mm dia. 面铣刀 |
| 材料去除率： | 632 cm3/min |
| 各种加工支持： | 高扭矩主轴 302Nm 主轴* 14000 min-1 240Nm 主轴* 14000 min-1
|
| 单位 | A51nx | A66nx | ||
| 轴行程 | X | mm | 560 | 730 |
| Y | mm | 640 | 730 | |
| Z | mm | 640 | 800 | |
| 工作台 | 尺寸 | mm | 400 x 400 | 500 x 500 |
| 工件重量 （均匀分布）
| kg | 400 | 500 | |
| 主轴 | 锥度（选配） | - | 7/24 No.40 锥度
(HSK-A63)
| |
| 转速 | mm-1 | 50 – 15000 min-1 | ||
| 进给 | 快移/切削 | mm/min | 60,000 | |
| 自动换刀 | 刀库容量 | - | 40把刀（标配）
60,132,217,313把刀（选配）
| |
| 机床 | 宽×深 | mm | 2,684 x 4,236 | 2,910 x 4,888 |
| 高度 | mm | 2,722 | 2,916 | |
| 重量 | kg | 10,000 | 12,000 | |
