浙江杭州日本牧野机床V77L立式加工中心技术参数
价格
￥9,999.00
起订量
1件起批
发布企业
牧野机床（中国）有限公司
品牌
牧野机床
型号
V77L
类型
铣削加工中心
重量
17000kg
№ 02
详细信息
Specification & Description| 品牌 |
牧野机床 |
型号 |
V77L |
| 类型 |
铣削加工中心 |
界面语言 |
中文 |
| 安装方式 |
立式 |
刀具数量 |
20 |
| 动力类型 |
机械传动 |
适用行业 |
通用 |
| 作用对象 |
五金 |
控制轴数 |
3 |
| 定位精度 |
0.002mm |
三轴行程(X*Y*Z) |
1500/700/650 |
| 外形尺寸 |
3950/3000mm |
重量 |
17000kg |

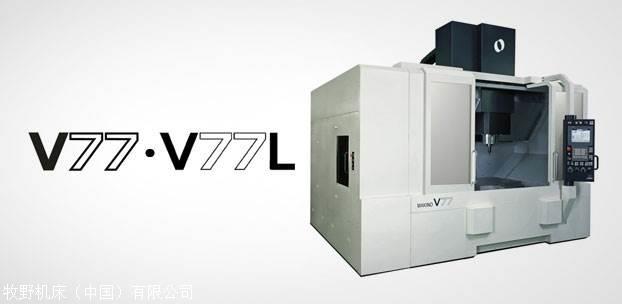

日本牧野模具加工中心V77L详细说明：
结构 X·Z轴采用抗振性的滑动导轨，可以实现不受切削振动影响的稳定加工。Y轴采用双马达、双丝杠和滚动导轨，即使在装载重量工件时也能获得很高的加减速。没有悬臂梁的设计布局，保证了机床在全行程范围内都有优异的加工精度。 高质量的主轴免除模具抛光工艺
高速主轴是加工中心的心脏，因此本公司格外注重主轴的自主开发，决不盲目追随其他公司。
牧野主轴将偏摆和振动抑制到小，确保精密加工面的均匀、高品质。牧野机床的轴芯冷却系统，使主轴温度在任何条件下都能得到稳定的控制，从而抑制了轴承增压变化引起的主轴偏摆和发热引起的主轴伸长。
只要看加工面就能发现牧野机床的与众不同，高品质的主轴，使牧野机床加工的产品达到了表面无须抛光、接合线无须试合、不同刀具间没有接刀痕的完美境界。
| 主轴变形： |
| 小于3μm(实际值） |
| 主轴热变形： |
| ±1μm(实际值） |
| 主轴差异： |
| 40号锥度 |
| 20,000min-1 30,000min-1 （高速主轴；选配规格）
|
| 50号锥度 |
| 12,000min-1
18,000min-1 （高速主轴；选配规格）
|
滚珠丝杠轴芯冷却
通过将与机床主体温度同步的冷却液在滚珠丝杠内部循环，以防止高速移动导致滚珠丝杠发热。
对环境温度变化的措施
特别是在空间高度较低的环境下安装，机床上部容易滞留暖热空气层，从而影响精度。热防护罩壳将机床完全罩住，使机床与外部空气隔绝，从而防止机械受热变形。
| 单位 | V77 | V77L | ||
| 轴行程 | X | mm | 1,200 | 1,500 |
| Y | mm | 700 | ||
| Z | mm | 650 | ||
| 工作台 | 尺寸 | mm | 1400 x 700 | 1650 x 700 |
| 工件重量 （均匀分布）
| kg | 2500 | ||
| 主轴 | 锥度（选配） | - | 7/24 No.50
锥度
| 7/24 No.40
锥度
|
| 转速 | mm-1 | 12,000 min-1
(18,000 min-1)
| 20,000 min-1
(30,000 min-1)
| |
| 进给 | 快移/切削 | mm/min | 20,000 | |
| 自动换刀 | 刀库容量 | - | 20把刀（标配），
30、40、60、80 把刀（选配）
| |
| 机床 | 宽×深 | mm | 3,700 x 3,000 | 3,950 x 3,000 |
| 高度 | mm | 3300 | ||
| 重量 | kg | 16,000 | 17,000 | |
