AFM-2000 射频功率放大器 EMC功率放大器 EMC功放 功率放大器
详细信息
Specification & Description| 品牌 |
元锋科技 |
型号 |
AFM-2000 射频功率放大器 EMC功率放大器 EMC功放 功率放大器 |
| 频率分辨率 |
频率范围：87.5 kHz至108 MHz |
频率稳定度 |
额定输出功率：1500瓦 |
| 内阻 |
阻抗50欧姆（标称）Ω |
测试时间 |
驻波比：1.2：1（最大）s |
| 脉冲宽度 |
输入信号调制兼容性：FM |
上升时间 |
谐波失真：1500瓦特时65 dBc（最小值）s |
| 通讯接口 |
连接器：后面板上的BNC型 |
加工定制 |
否 |
| 外形尺寸 |
尺寸：19英寸3U机架mm |
重量 |
重量：34公斤（75磅）kg |
| 产地 |
美国 |
厂家 |
Com-power |
AFM-2000 射频功率放大器 EMC功率放大器 EMC功放 功率放大器
FM发射器的功率放大器：1500 W，2000 W，3000 W等

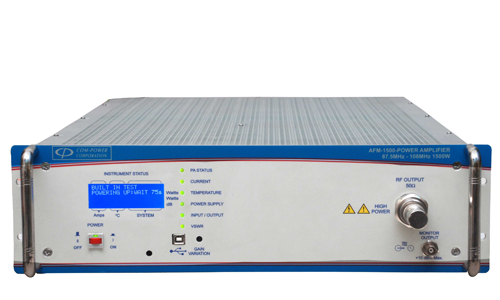

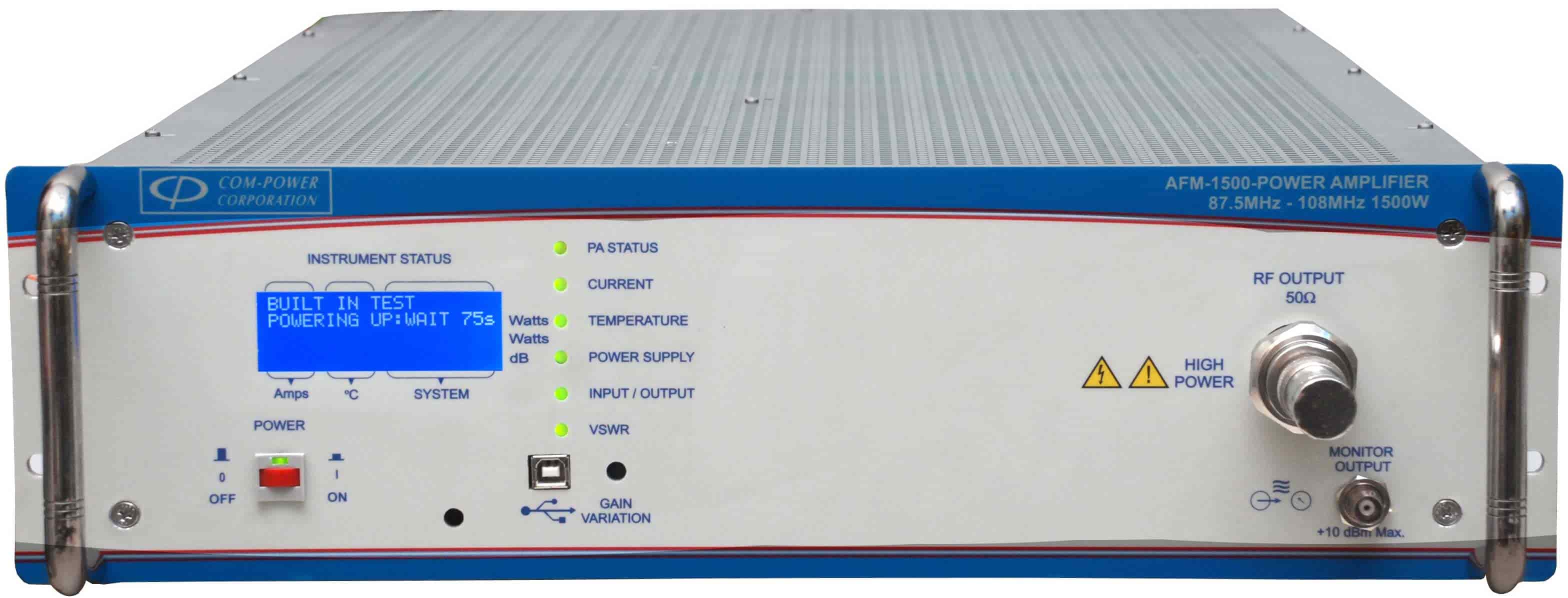

Com-Power系列RF放大器的一部分，专门用于FM广播。AFM-1500型号是宽带MOSFET放大器，旨在提供出色的工作效率和可靠性。它具有1500瓦的标称功率输出。AFM-1500与BEL（HVB HVM 164A型，HVM 165A型）或GCEL（131136型）2x3 kW 2x5 kW FM无线电发射器兼容。功率放大器的相位和增益经过匹配，可用于高功率FM发射器，即，两个放大器的输出可组合用于3 kW发射机，或四个放大器用于5 kW发射机。
频率范围：87.5 kHz至108 MHz
额定输出功率：1500瓦
额定输出输入：2.5瓦（）
输出端的RF检查点：0.707 Vrms（+10 dBm）
输入：
阻抗50欧姆（标称）
驻波比：1.2：1（）
输入信号调制兼容性：FM
连接器：后面板上的BNC型
输出：
阻抗：50欧姆（标称）
驻波比：1.2：1（）
谐波失真：1500瓦特时65 dBc（小值）
不匹配容差：VSWR> 1.8时自动安全关闭
连接器：前面板上的716英寸类型
功率：
功率放大器电源：27 VDC，100 A（外部）
控制器电源：+- 12 VDC，1 A（外部）
消耗功率：2200瓦（）
效率：68％（分钟）
显示和接口：USB远程接口
前面板显示屏（第1列）：各个模块的当前测量数据
前面板显示屏（第2列）：各个模块的温度测量数据
前面板显示屏（第3列）：负载VSWR，RF电源输入输出，增益
机械：
冷却：强制通风（独立风扇）
尺寸：19英寸3U机架
重量：34公斤（75磅）
工作温度范围：0°C至30°C
87.5 MHz-108 MHz
1500瓦
3年保固
